一、功能特點（）

1、真正三相測試：?jiǎn)蜗嚯娫摧斎?，?nèi)部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。

3、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。

4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

5、抗振性好：接插件的使用增強了抗振性能。

6、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。

7、 采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。

8、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

9、攜帶方便：體積小，重量輕。

10、可選裝內部充電電池，現場無需任何電源，即可完成測試工作。

二、技術指標（）

1、變比測量范圍：0.9~8000。

2、測量速度快：1分鐘內完成三相測試。

3、測量精度: 高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比測量精度       0.1%（0.9－1000）

                            0.2%（1000－3000）

                            0.3%（3000－8000）

4、攜帶方便、適合野外作業。

5、重量：3Kg

三、工作原理框圖（）

四、結構外觀（）

儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

1、結構尺寸

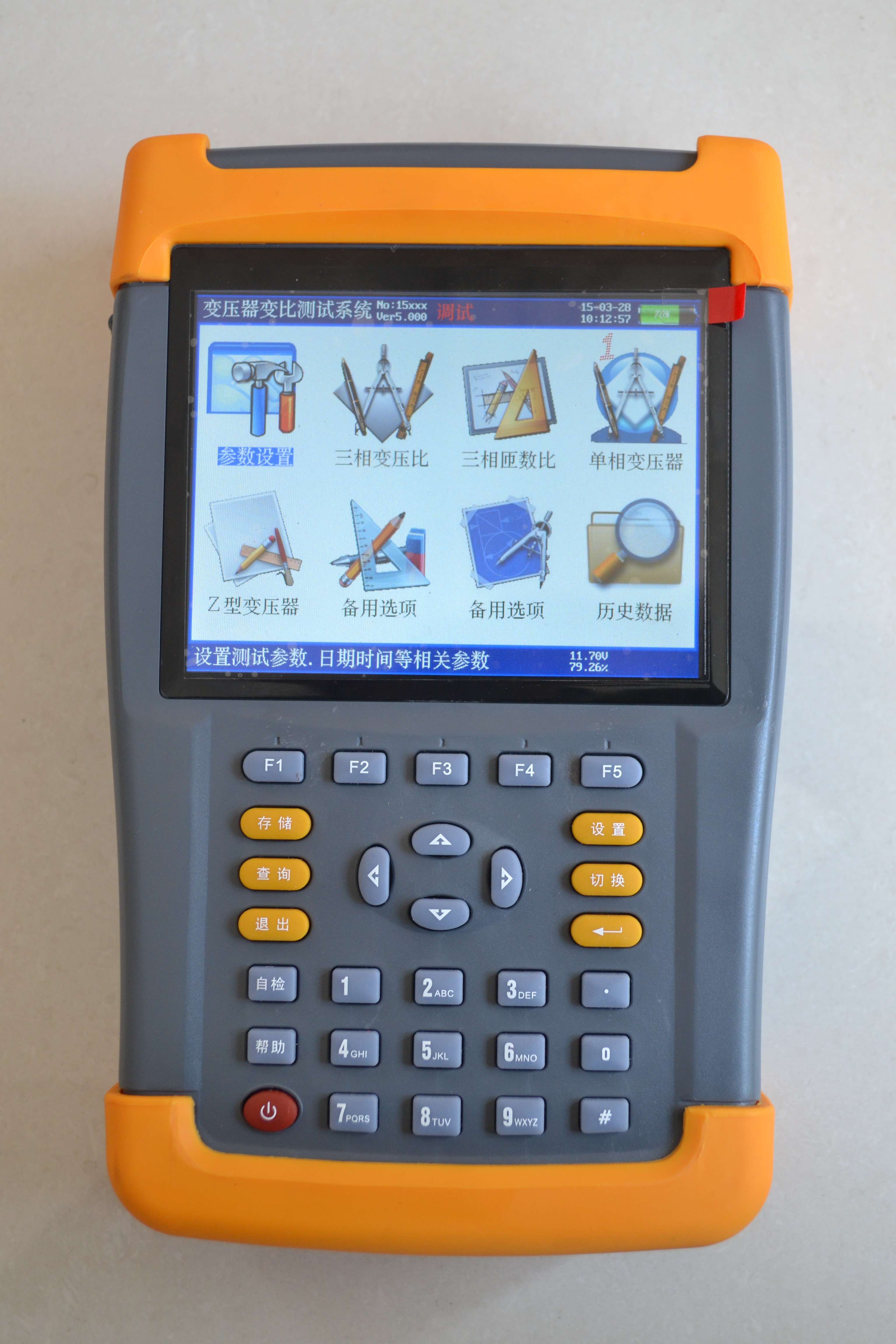

2、儀器外觀

儀器頂端部分是變比測試航空插頭，高壓側，低壓側端子。正面上部是彩色液晶屏，下部是標準30鍵的控制鍵盤；在儀器的右側打開支架可看到USB接口、充電接口、RS232接口。

3、鍵盤說明

鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。

各鍵功能如下：

↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。

這場寒夜里的特殊巡視，正是國網承德縣供電公司應對氣溫驟降的關鍵一環，既是保障客戶嚴冬可靠用電的務實舉措，也是公司深化內部模擬利潤中心建設、以精細化運維降本增效的具體實踐，更通過可靠供電助力綠色能源穩定輸送，為綠色希冀品牌注入冬日溫暖動能，目的是嚴密筑牢低溫環境下配網線路設備安全穩定運行防線，保障客戶嚴冬可靠用電。

為防止寒潮對電網及設備安全穩定運行帶來影響，該公司充分考慮寒潮、低溫、大風等惡劣天氣因素，結合往年迎峰度冬期間線路、臺區運行情況，以?xún)?nèi)部模擬利潤中心建設為抓手，優化資源配置，制定科學高效的線路夜巡測溫工作方案，對易發生重過載的線路、臺區逐基逐項進行紅外測溫，利用紅外測溫儀重點檢查線路絕緣子、設備刀閘、導線接頭處等有無發熱、閃絡等異常，電纜接頭等有無放電及電暈現象，及時掌握設備運行狀況，防止設備過熱、過載等問題。對溫度異常的設備進行拍照存檔，建立紅外測溫圖庫，對于能現場整改的缺陷及時進行整改，確保設備安全運行，對于不能馬上整改消除的問題進行記錄歸檔并上報，制定整改計劃，做到設備隱患早發現、早治理。對線路桿塔、接地裝置、拉線等進行逐一排查，防范大風、降溫可能引發的設備異常、線路斷線、短路等情況的發生，保障線路設備處于正常運行狀態，以設備健康度提升運維效益，推動內部模擬利潤中心建設走深走實。

本公司是專業生產“手持變壓器變比測試儀"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以?xún)x器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持?。ㄉ虾?lái)?yè)P(yáng)電氣網站新聞及技術文章內容為傳遞更多信息而非盈利之目的,內容僅供參考，僅代表作者個人觀點，以實際情況為準。)版權歸原作者所有，若有侵權，請聯系我們刪除。
