遼寧清潔能源發電裝機容量達4991萬千瓦，占總發電裝機容量的55.15%，新能源發電裝機容量達3707萬千瓦，同比增長30.52%。能源發展的“含新量"和“含綠量"持續提升，給遼寧轉型發展帶來了“質"的變化，也讓這里的天更藍，水更綠，空氣更清新，用能更清潔。

煤電機組科學改造，風光能源蓬勃發展，核電項目加快落地，抽水蓄能電站有序建設，新型儲能項目陸續推進，品類多元的清潔能源發展格局日益顯現——遼寧能源發展朝著低碳、綠色、可持續的方向穩步邁進。

清潔能源發電快速增長，電量消納需要與之匹配的電網網架支撐。在興城市，500千伏徐大堡核電站外送一期工程正在架線施工，工程建成后將保障3號、4號機組所發核電的安全可靠外送。在沈陽遼中區，500千伏川州二期輸變電工程正在進行基礎施工，工程投運后將進一步提升地區風電、光伏發電等清潔能源電量的消納能力。在盤錦盤山縣，500千伏遼西—遼中輸電線路工程的鐵塔正在組立，工程投運后將提升遼西地區的新能源電力外送能力。

“十四五"時期，國網遼寧電力全力構建清潔能源傳輸主網架，目前已累計建設清潔能源配套220千伏及以上電網工程117項，滿足了紅沿河核電站5號、6號機組，東北地區裝機容量極大的清原抽水蓄能電站和大規模新能源電源的并網需求。

一、超低頻系列產品及選用（VLF3000電力調試標準產品“低頻高壓耐壓機"可靠耐用的品質）

1、命名說明

2、超低頻系列產品     表1（VLF3000電力調試標準產品“低頻高壓耐壓機"可靠耐用的品質）

3、根據被試對向選擇適當規格的產品。

使用時，試品電容量不得超過儀器的額定容量。試品電容量過小，會影響輸出波形。若小于0.05µF，儀器將不能正常輸出?？刹⒙?lián)0.1 µF的電容輔助輸出。下面是一些設備的電容量，供用戶參考。

不同發電機的單相對地電容量                          表2

交聯聚乙烯絕緣單芯電力電纜的電容量(µF/km)    表3

4、試品電流的估算方法：

計算公式：?。桑剑拨?/span>fＣＵ

二、超低頻絕緣耐壓試驗原理（VLF3000電力調試標準產品“低頻高壓耐壓機"可靠耐用的品質）

超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比好處更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

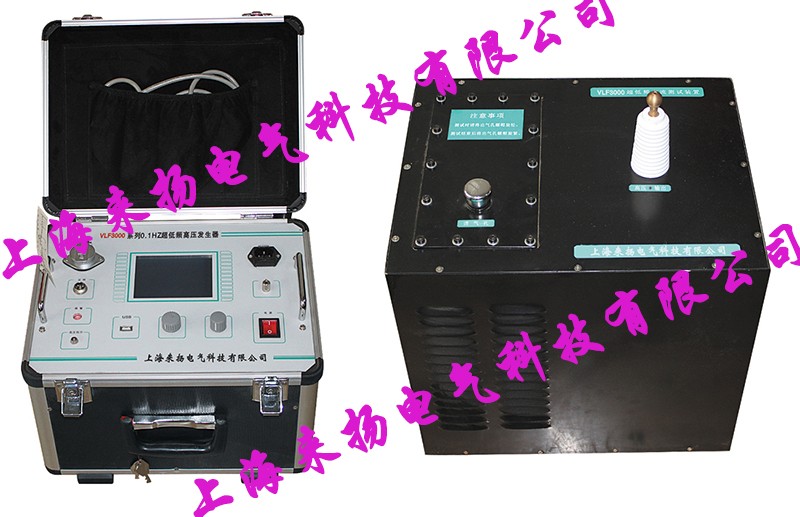

三、產品簡介（VLF3000電力調試標準產品“低頻高壓耐壓機"可靠耐用的品質）

本產品接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護全部自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標全部符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：

電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。

過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。

過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機

保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。

★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

四、技術參數（VLF3000電力調試標準產品“低頻高壓耐壓機"可靠耐用的品質）

1、輸出額定電壓：參見表1

2、輸出頻率：0.1Hz、0.05Hz、0.01Hz。

3、帶載能力：參見表1    0.1  Hz  極大1.1µF

0.05 Hz  極大2.2µF

0.02 Hz  極大5.5µF

4、測量精度：３%

5、電壓正，負峰值偏差：≤３％

6、電壓波形失真度：≤５％

7、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH

8、電源：交流50 Hz，220V ±5%

9、電源保險管：參見表1

五、儀器結構說明

1、控制器面板示意圖

                                           圖一

圖1中各部件示意以及功能說明：

(1)“地"：接地端子，使用時與大地相連。

(2)“控制輸出"：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。

(3)“對比度"：對比度調節旋扭，用于調節液晶顯示器的對比度。

(4)“功能鍵"：其功能由顯示器提示欄對應位置提示。

(5)“AC220V"：電源輸入插座，內藏保險管。

(6)“開關"：電源開關。內藏指示燈，開時亮，關時熄。

(7)“打印機"：打印測試報告。

(8)“液晶顯示器"：顯示測試數據。

2、升壓器結構示意圖

國網遼寧電力完成遼寧華電彰武滿堂紅35萬千瓦風電項目的并網驗收工作。

今年，國網遼寧電力堅持“應并盡并、能并早并"原則，優化并網服務流程，保障項目按期并網，新能源發電利用率保持較高水平。截至11月末，遼寧新能源利用率達94.43%。

風電和光伏發電的隨機性、波動性、間歇性給電網頻率安全、電力保供、新能源電量消納等帶來挑戰。新型儲能作為風電、光伏發電的“調節器"，能夠推動新能源發電規?；⒎€(wěn)定化應用，助力提升電網調節能力，保障電力安全、持續、穩定供應。

遼寧已建成新型儲能場站33座，裝機容量達65.25萬千瓦，包括磷酸鐵鋰、全釩液流、飛輪、超級電容等多種儲能電池類型，在電網側、電廠側均有項目建設應用。

國網遼寧電力針對近年來大規模新能源電源并網帶來的電網爬坡能力不足、新能源發電頻率支撐能力弱等電網運行難題，創新開展“電廠+儲能"聯合應用場景研究。目前已有多個典型場景在省內應用。

大唐國際沈東熱電廠超級電容儲能調頻項目豐富了遼寧電網“電廠+儲能"的應用場景。項目9月投運后，機組調頻性能較同類型電廠提升近3倍，充分發揮超級電容毫秒級響應與超長循環壽命等優勢，有效解決了火電調頻“反向調節、響應延遲"的難題。

“我們還在陳杖子風電場開展了風儲聯合一次調頻試點，典型工況出力響應指數由76%提升至101%，為深化新型儲能參與電網一次調頻應用提供了示范。"

本公司是專業生產“低頻高壓耐壓機"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以?xún)x器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持?。ㄉ虾?lái)?yè)P(yáng)電氣網站新聞及技術文章內容為傳遞更多信息而非盈利之目的,內容僅供參考，僅代表作者個人觀點，以實際情況為準。)版權歸原作者所有，若有侵權，請聯系我們刪除。
